（1）將熱電偶直接插入零件的封閉內(nèi)孔中測(cè)溫，也可直接接在零件上，這樣測(cè)溫較準(zhǔn)確，但爐內(nèi)熱電偶須同爐體絕緣，有間隙保護(hù)和橡膠密封。熱電偶絲用瓷管保護(hù)，保證熱電偶不起輝?？梢园褵犭娕冀z彎曲成彈簧伏同零件緊密接觸，但熱電偶測(cè)溫端與零件之間用一二片母片隔開。
（2）將熱電偶插入模擬試樣封閉內(nèi)孔中測(cè)溫，裝爐時(shí)，模擬試樣與零件處在相同或?qū)ΨQ的位置上。

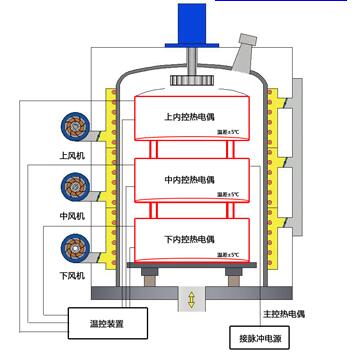

（3）將熱電偶插入測(cè)溫頭上，測(cè)溫頭與將熱電偶插入測(cè)溫頭上，測(cè)溫頭與零件表面壓緊接觸進(jìn)行測(cè)溫。凡在爐內(nèi)測(cè)溫的熱偶引接的二次儀表應(yīng)懸空或經(jīng)隔離變換。測(cè)溫頭測(cè)溫裝置示意圖如圖所示： 熱電偶熱端到某一起輝表面的距離應(yīng)小于2mm，熱電偶插入孔內(nèi)的深度應(yīng)大于30mm，此時(shí)，熱電偶的測(cè)量值就規(guī)定為起輝表面溫度。各種測(cè)量方法和儀表的標(biāo)定要求見JB/T6956—1993《離子滲氮》附錄A溫度測(cè)定方法。
（5）玻璃水銀溫度計(jì)測(cè)量溫法：將玻璃水銀溫度計(jì)從爐壁特制孔中插入，直接接觸測(cè)溫，該法測(cè)溫準(zhǔn)確，儀表靈敏，但測(cè)量觀察的玻璃應(yīng)選用石英玻璃。
2、非接觸測(cè)溫法：用紅外光電溫度計(jì)和雙波段比色溫度計(jì)測(cè)量，常用WDL—31光電溫度計(jì)與XWZK自動(dòng)平衡記錄儀配套使用，反應(yīng)時(shí)間小于1s
傳統(tǒng)離子氮化爐中，由于熱電偶與產(chǎn)品間接接觸或不接觸，實(shí)際溫度與儀表顯示溫度相差較大，難以保證產(chǎn)品質(zhì)量。青島豐東熱處理有限公司投入研發(fā)力量攻克這一難題，實(shí)現(xiàn)熱電偶與產(chǎn)品的直接接觸，消除溫差，精確測(cè)量產(chǎn)品實(shí)際溫度，彌補(bǔ)了國(guó)內(nèi)空白。咨詢電話：4006577217！
